通风防尘实验平台

智能工业通风实验平台

      和润科技响应国家《“十四五”职业病防治规划》和《“十四五”智能制造发展规划》的号召，聚焦智能通风技术的研发与应用，结合物联网、大数据及AI算法，构建智能通风实验系统，模拟粉尘、有毒气体等工业场景，验证精准通风、节能降耗及实时风险预警技术的有效性，致力于解决污染作业环境中的职业病危害问题，助力实现“健康中国”和“制造强国”战略目标。

      应用方向

      智能工业通风实验平台主要用于模拟工业粉尘的流动状态，研究各种送风、风方式下排风罩处理粉尘的效果，控制和监测工业通风系统中粉尘浓度、风速(风量)、风压、气体组分及温湿度参数。实验平台主要应用于‌职业病危害防护技术研究、‌先进适宜技术的筛选和推广、‌技术支持和服务‌。智能工业通风实验平台建设，对提升工程防护核心技术、装备研发能力意义重大。

      平台用途

      智能工业通风实验可用于开展多种通风方式控制尘毒效果的对比研究，测试不同工况下污染物的扩散规律，评估过滤材料及净化设备的性能，具备开展全室通风实验、气流组织实验、吹吸式通风实验，模拟不同工况下的局部通风实验，具备研究不同通风形式、风量、风速、控制距离、控制面积等因素对污染物捕集效果的影响，实现科研、教学及实践体验等多方面功能需求，为职业病防护装备的研发提供实验平台。

      平台功能

      1.除尘净化与压风系统

       除尘净化与压风装置布置在室外平台，包括离心送风机、离心排风机、除尘净化器和通风管道，为实验平台提供动力并将排风过滤净化后排放。

      除尘净化装置，粉尘（0.3μm以上粉尘）过滤效率≥99％。

      排风机风量≥4500m³/h，功率≥4KW，预留控制模块接口，且满足OPC协议，具备变频调节功能，变频范围0～50Hz。

      送风机风量≥3000m³/h，功率≥3KW，机外静压≥1000Pa，预留控制模块接口，且满足OPC协议，具备变频调节功能，变频范围0～50Hz。

      采用减震与降噪处理，避免对其他实验设备造成干扰。

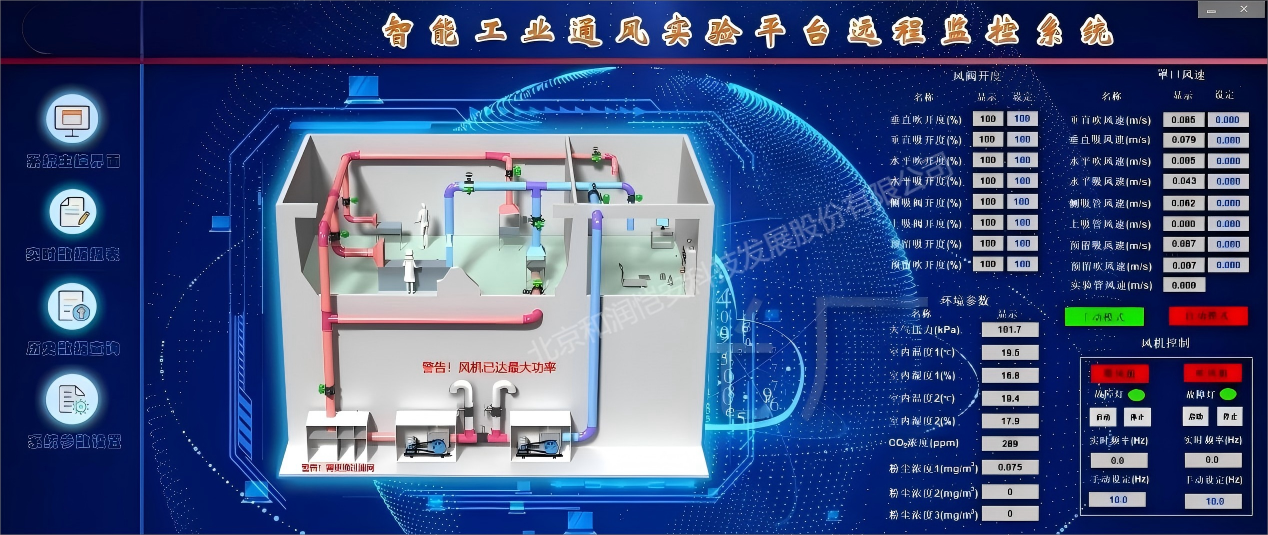

      2.通风监测与控制系统

      通风监测与控制装置包括各类通风参数监测仪器、电控柜及配件、变频器、监控电脑、监测平台，PLC及组态软件，开放 OPC协议，控制指令由第三方软件下达，本装置能够接受指令并执行相应调控动作。

      实时监测和采集实验平台各类参数,如风压、风量/风速、风机频率及气溶胶浓度等，实现在线监测、远程控制和信息化电子化一体化管理。实现设备启停控制,送排风机变频调速运行以及电动风阀的开度调节，支路风量配置。

       3.通风管道系统

       通风管道采用多段模块化设计方案，通过法兰连接。通风管道采用碳钢材质，管道颜色可根据需求变换,通风管道各支路管段设置有静压测孔，主管设置有管道内风压和风量测孔。主管设风压在线监测装置，各支管设风速在线监测装置。通风管道的三通采用变径三通管设计，主管上夹角不大于15°，下部支管和主管夹角不大于 30°。通风管道设置有不少于2个送风支管、不少于4个排风支管，每个支路管道设置有风量调节阀。

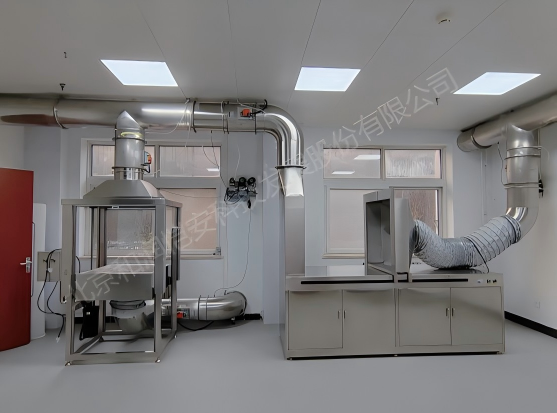

      4.通风防尘实验平台

      通风防尘实验平台包括发烟系统、粉尘发生装置以及各类排风罩,可用于研究各种送风,排风方式下排风罩的捕集效果。

      水平吹吸通风实验装置、下吸式通风实验装置、侧吸式通风实验装置，均采用碳钢材质。

      水平吹吸通风实验装置通过滑轨自动移动排风罩，实现送、排风装置间距可调，送风、排风风量可根据实验需要自动调节、独立控制。

      实验装置排风罩口法兰边宽度可调，可研究不同风量、风速、吹吸距离等关键因素对污染物浓度的影响。
